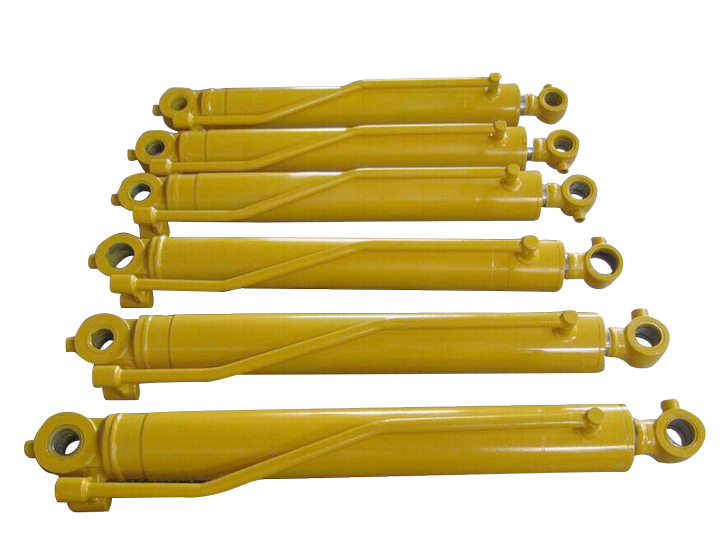

挖掘機系列雙作用單桿活塞式液壓缸是挖掘機液壓系統中作往復直線運動的執行機構。PC系列液壓缸是吸收日本小松和日本KAYABA技術專門研制的挖掘機用液壓缸產品，具有工作壓力高、性能可靠、裝拆方便、易于維修，可帶緩沖裝置等特點，該系列液壓缸全部密封件采用派克和NOK進口密封件，缸筒和活塞桿材料全為合金鋼，強度高，全部.活塞桿表面淬火處理后鍍硬鉻，鏡面拋光后粗糙度可至Ra0.08，缸蓋吸收KAYABA技術，根據挖掘機工況特點專門研制，材料采用球墨鑄鐵，兩端緩沖采用浮動緩沖，緩沖性能良好，主要用于國內外生產的日本小松PC型系列液壓挖掘機和其它液壓挖掘機。
緩沖性能簡介
在當今挖掘機的使用中，需要液壓缸很快的速率工作，用以提高生產率和降低成本，這樣在行程末端會產生大慣性力，不被停下來會危及液壓缸和機器。通過在行程末端引入緩沖，可以把過大的速度和尖峰液壓壓力減至最小，在減速期間通過建立起恒定的壓力而實現勻減速。在液壓缸的緩沖中，柱塞或套關閉缸頭或缸蓋的主要排油通路，封閉活塞與缸頭或缸蓋之間的油液，受困油液被以某個受控制的速率節流，無論活塞與缸孔間隙狀態如何，緩沖本身必須適當對中。PC系列液壓缸采用浮動緩沖柱塞和浮動緩沖套，為液壓缸緩沖中的全新方法，性能勝過普通的固定緩沖，使動能能在緩沖行程上被逐漸而平穩地吸收。
由緩沖設計所建立起來的壓力曲線顯示出緩沖性能。理論上理想的壓力行程曲線是一條直線，表示緩沖作用有恒定的壓力特性。曲線下的總面積代表所吸收的動能
由固定緩沖和浮動緩沖在同樣條件下產生的實際壓力曲線的對比顯示了浮動緩沖的優點，更密切地逼近勻減速曲線，壓力尖峰低，以較低的沖擊減少了機器噪聲和維修。
型號選擇
PC200 - 6 - G11
PC200 - 主機型號
6 - 改進型號(5型以前不標注)
G11 - 缸名稱代號： G11. G12=動臂缸(左,右)； G20=- 斗桿； G30=鏟斗缸； G40=抓斗缸；G50=底卸缸
性能參數及連接形式
挖掘機油缸的設計特征
1.活塞桿
用精密磨削的高強度合金鋼來制造，對活塞桿表面進行中頻淬火，硬度達到更高HRC62，并且在活塞桿表面鍍硬鉻并拋光到Ra0.08um,提供耐沖擊的表面，防止活塞桿拉傷和碰傷，延長密封件壽命。所有活塞桿和活塞組件在最小橫截面處具有基于額定壓力下抗拉強度的起碼5倍的安全系數。
2、導向套
根據挖掘機工況特點專門研制，由球墨鑄鐵制成，有很高的耐磨性，內裝日本原裝進口的滑動軸承，該滑動軸承更大承載壓力靜載270N/mm2,動載140N/mm2,更高速度5m/s,摩擦系數0.02 ~ 0.07,工作溫度- 200C至280C，導向面積很大使應力減至最小，可以承受很大的側向載荷，延長缸和密封件二者的壽命。
3、活塞桿密封件
活塞桿密封件由防塵圈、活塞桿密封圈和液壓緩沖組成，能有效防止活塞桿液壓油滲漏。防塵圈是雙唇防塵圈，作用是防止粉塵、污物、砂粒及金屬屑的進入，它大大的防止了刮傷，保護了導向元件，延長了密封件的使用壽命，面向介質的密封唇減少了剩余的油膜，聚氨脂材料保證在干摩擦?xí)r有極好的特點，增加耐磨性，由于對因氣候條件而引起的臭氧和輻射有很好的抵抗能力，延長了使用壽命，工作溫度-35至100°C，表面速度≤2m/s?；钊麠U主密封圈是一種有 兩道密封唇且在外徑處為緊配合的唇形密封，由于兩道唇口之間有額外的潤滑劑，故大大地防止了干摩擦和磨損，耐沖擊、抗擠出，提高了零壓力下的密封性能，工作壓力≤40MPa,工作溫度- -35至110°C, 表面速度≤0.5m/s。液壓緩沖的作用是吸收高負荷下的沖擊和波動壓力，隔絕高溫流體，提高密封件的耐用度，壓力峰值可至100MPa,由于在滑動唇口上有可以泄放背壓的特殊形狀縫槽，能消除活塞桿密封圈和緩沖之間的壓力，將處于主密封和緩沖密封之間形成的壓力傳遞回系統。
4、缸體
缸簡材料采用合金鋼27SiMn,強度高、外形小、重量輕，珩磨并滾壓到很高的表面光潔度，以便使內摩擦力減至最小并延長密封件的壽命。
5、活塞和活塞密封件
標準活塞為鑄件，并為同心度而配合于活塞桿。活塞依靠螺母與活塞桿之間的螺紋旋合而牢靠鎖定，保證在高速度和高負載條件下的可靠工作?；钊芊饧坎捎眠M(jìn)口Parker和NOK產品?；钊麅啥税惭b由PTFE制成4mm厚度的納污環，由于它有雜質浸沒功能，故可防止油缸內的油因混有外界物質而引起密封件的損壞，確保密封件有較長的使用壽命，而且能起導向支承作用。支承環具有很高的耐壓承載能力，可以消除活塞與缸體之間的所有的金屬對金屬接觸，提供高的側向承載能力，吸收沖擊，增加接觸面積，避免劃傷缸體?；钊芊饧捎门煽说拈_口式結構的OK型密封件，耐沖擊負荷，摩擦阻力低，安裝簡單，由于其密封圈特殊的材料性能，故在高壓和大間隙下均有較強的抗擠壓能力,工作壓力高達50MPa。
6、緩沖
有桿腔緩沖套是一個自對中套筒，可以自動調整同心度，并且因?yàn)榫彌_套和活塞桿之間有較大間隙，可以減小啟動壓力。緩沖柱塞采用鋼球限位，可以浮動。由于緩沖套和緩沖柱塞都具有浮動特征，故可以有很小的緩沖間隙，自動對心，消除同軸度誤差的影響，緩沖性能良好，可降低噪聲和沖擊載荷，延長機器壽命。
